輸送量：8-70m3/h
型號：TH160-TH500
范圍：可廣泛應用于電力、建材、冶金、化工、非金屬等行業。
產品優勢：
整機結構緊湊，體積小，空間小
中間采用折彎件焊接，整體剛性和可靠性高
各部分與檢修門之間設有密封裝置，確保無粉塵泄漏，實現清潔環保生產
傳動鏈輪為一體式結構，表面加強，安裝方便，強度高，耐磨
料斗容量大、布置密集、提升范圍廣、提升高度高、輸送量大
采用ZQ減速機，具有體積小、重量輕、承載能力大、使用壽命長、效率高、噪音低等特點
為防止因暫時停電或其他故障引起負載突然停機，導致牽引件和料斗后退，進而導致故障的發生，在驅動裝置內部設置了高可靠性的檢查機構
牽引部分采用低合金高強度環鏈。經過特殊工藝處理，具有抗拉強度高、耐磨性好、使用壽命長、料斗連接牢固、維修方便等特點
工作原理：
環形鏈條用作斗式提升機的牽引部件，料斗按一定間隔安裝在鏈條上。該鏈條分別繞過電梯頭部和底部的驅動鏈輪，與上負載分支和下卸載分支組成一個閉環系統。設置在葫蘆頭部的傳動裝置，通過頭部鏈輪將動力傳遞到鏈條上;當物料從進料口加入底部的提升機,料斗移動與鏈式拿出葫蘆的底部材料,取消卸貨港,然后材料卸離卸貨港在重力和離心力的雙重作用。

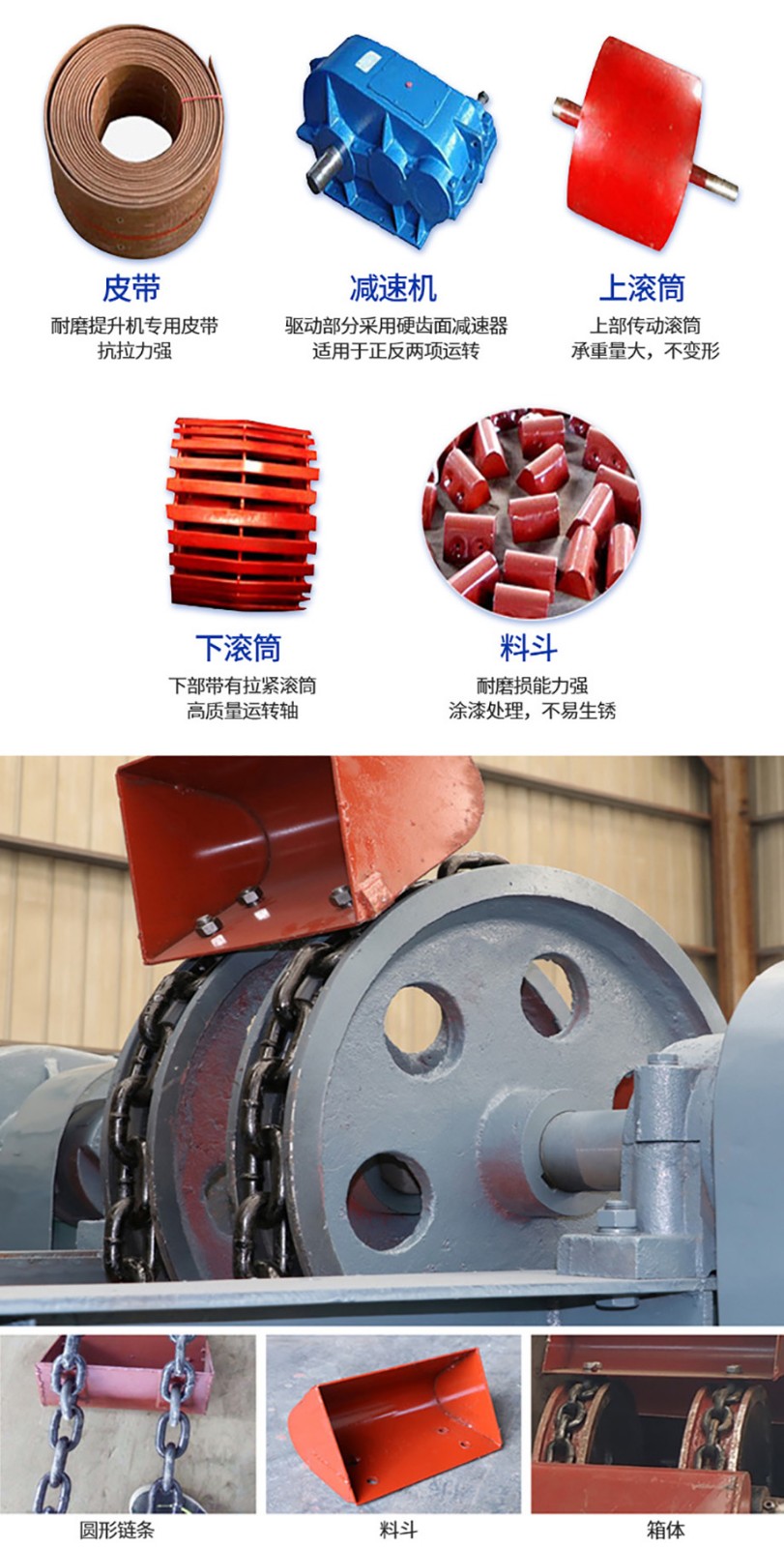

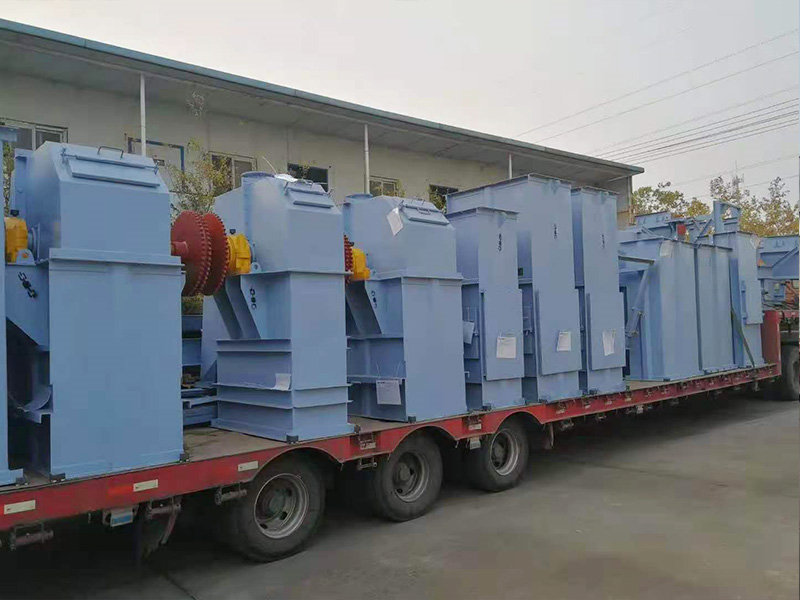

TH環鏈式斗式提升機主要由驅動裝置、機殼、環鏈、料斗、維護平臺等組成
殼體之間、檢修門與殼體之間設置有密封裝置，清潔環保
提升機環鏈由低合金鋼鍛造而成，經表面強化處理，抗拉強度高，耐磨性好
箱體上設置多個檢修門，便于觀察鏈條和料斗的運行情況，也便于維護或更換料斗和鏈條
提升機中間殼體為鋼板折彎焊接結構，具有重量小、剛性好、焊接變形小的特點，顯著提高了設備的整體性能
傳動裝置內部設有高可靠性校驗機構，可防止牽引部件和裝料斗倒退，同時使傳動裝置整體結構緊湊，占用空間少
底部設有張緊機構，確保環鏈在運行時有足夠的預緊力;同時，底部鏈輪裝置設有自動定心機構，防止鏈輪因張力不均勻而傾斜，造成設備故障

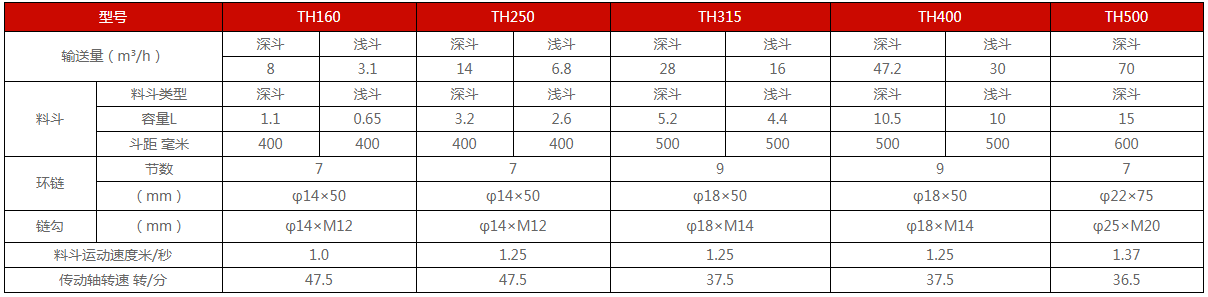

技術參數：
<
<
<
