輸送量：3.1～66m3/h

型號：TD160-TD400

范圍：粉狀、粒狀、小塊狀無磨逐性、小磨逐性物料

產品優勢：

• 設備整體運行穩定可靠，可實現提升高度高，輸送能力大

• 中間套管采用折彎構件焊接，使套管整體剛度高，可靠性高

• 根據物料特點和提升要求，靈活選擇混合、離心等卸料方式

• 可廣泛應用于一般粉狀、小顆粒狀物料的起重

• 采用自重小、彈性好、運行穩定、磨損小的膠帶作為牽引部分，使提升速度和生產效率更高

• 物料在封閉空間內運輸，在殼體和檢修門處設置密封裝置，不漏塵，清潔環保

• 進料采用流進式，不需要鏟斗挖料，減少了零件與物料之間的摩擦現象，使整機使用壽命長

• 設有高可靠性的靠背機構，防止因臨時斷電或其他故障導致負載突然停機，導致牽引部件和裝料斗倒退而引起事故

• 采用流入進料、攪拌或離心出料，料斗采用大容量密集布置，提升物料時基本不返料挖料，無用功率損失小，驅動功率相對較小

工作原理：

• TD的牽引部分斗式提升機是橡膠帶,膠帶上的料斗是固定在某一個區間,分別和橡膠帶繞過電梯的鼓頭部和底部形成一個閉環系統,分支和加載卸載分支;在操作期間,電梯的傳動裝置布置在傳輸能力的橡膠帶和料斗鼓頭,和材料運輸從鼓桶電梯的底部進料口進入料斗,和料斗提升材料的卸貨港。在離心力和重力的共同作用下，料斗內的物料由出料口排出。

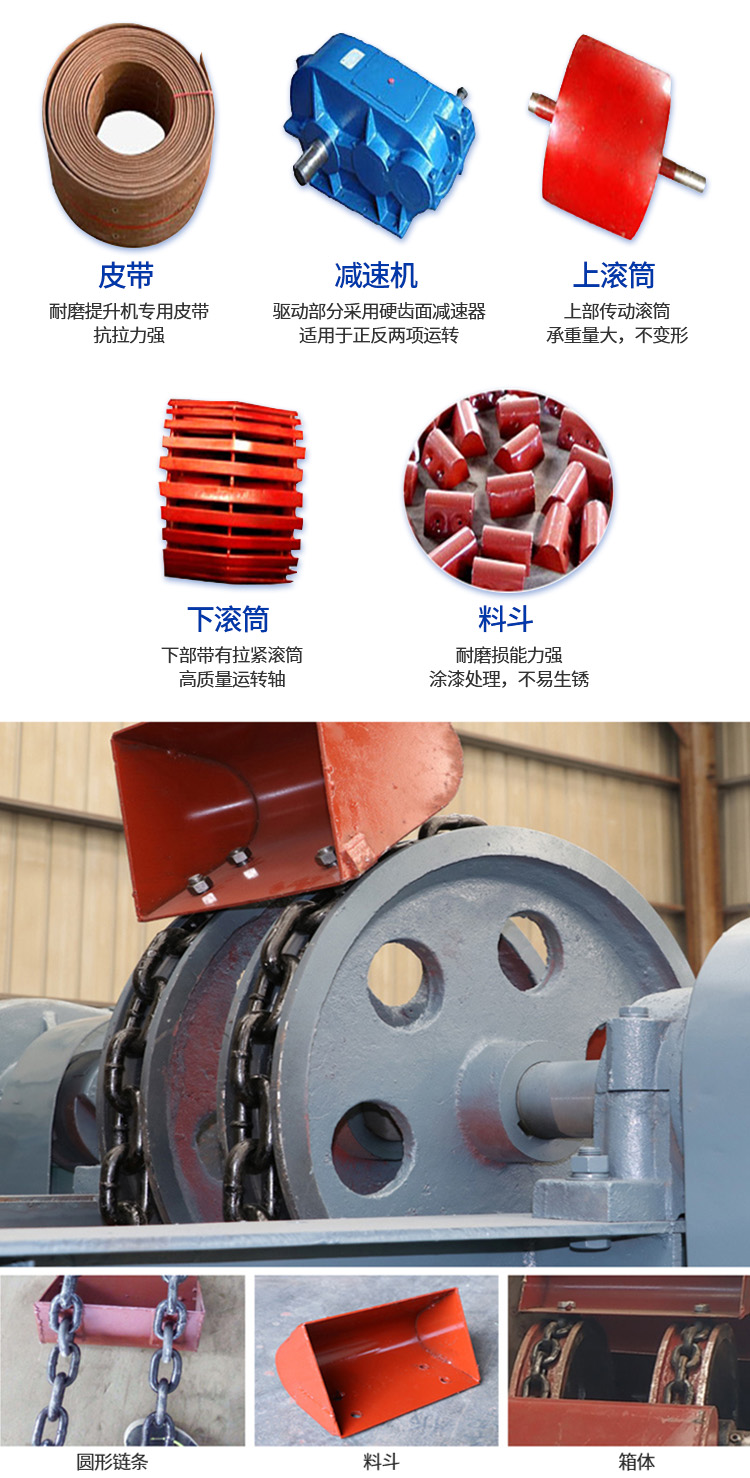

TD皮帶式斗式提升機主要由驅動裝置、上段、料斗及膠帶、中殼、中殼帶檢修門及下段組成：

• 采用膠帶作為牽引部件，具有自重小、柔韌性好、運行穩定、磨損小的特點

• 殼體之間、檢修門與殼體之間設有密封裝置，確保無粉塵泄漏、清潔、環保

• 機殼、罩設有多個檢修門，當出現故障或需要更換料斗等易損件時，可方便維修或更換

• 傳統裝置設有可靠性高的校驗機構，可防止牽引部分和裝料斗的倒退，使傳動裝置整體結構緊湊，占用空間少

• 中間殼體采用彎曲構件焊接，提高了殼體的整體剛度，使殼體各部分具有良好的通用性和互換性，從而保證了殼體裝配后具有良好的垂直性

底部設有張緊機構，確保輸送帶在運行時有足夠的預緊力;同時，在底輥裝置中設置了自動定心機構，防止底輥被拉得不均勻后傾斜，造成設備故障

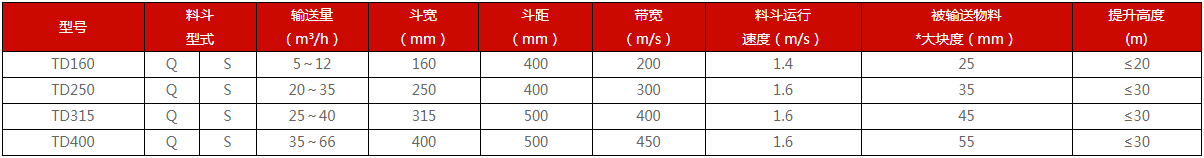

技術參數：
